【江苏博钛环保】蓄热式焚烧系统RTO炉切换阀的分类及使用

RTO蓄热式焚烧炉的操作要在极短的时间内，循环地改变气体的流动方向。因此，直接影响废气净浄化效果和装置正常运转的首先是切换机构(也称切换阀或换冋阀)。

因为切换阀要直接而且同时将废气通到热的蓄热室和排出净化气，即—个阀门的通道进，而相邻的通道出，所以当阀门的动作稍慢时，少量地进入废气就可能直接进入净化气的排出口，其结果是降低了有机物的净化率。另一种影响净化效果的是阀门的泄漏，因为如果阀门密封性不好，也同样可使少量进入废气直接进入净化气的排出口。因此，对RTO焚烧炉切换阀的要求如下：

• 快速动作(0.5s)
• 高度密封、少泄漏(在系统总压的条件下，通常泄漏量要求小于0.25%);
• 能适应每年超过上百万次数的来回切换;
• 阀的结构材料要求耐磨、耐高温，以及能耐有机化合物可能冷凝引起的腐蚀。

• 蝶形阀单蝶板、双蝶板和双蝶板双座垫密封

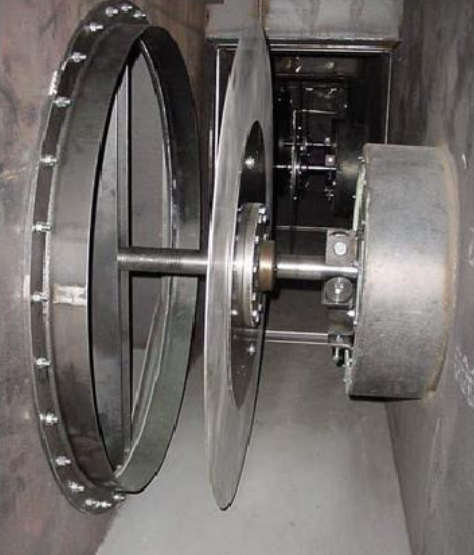

• 提升阀一般是园盘盖板式，分单通道、双通道、三通道、四通道提升阀
• 单个可旋转的多通道阀门。

阀门的驱动分：气动、电动、液压三种。
蝶形阀在RTO焚烧炉中的应用差不多已有30余年历史，与其他阀门相比占有较小的空间，而且对各种RTO设计具有通用性。蝶形阀的阀板是平的蝶板，用电动驱动或用连动机构的传动装置，当关闭时，蝶板阻止大股气流；而在全开时，蝶板配合气体的流动方向而使其阻力达到最小。一般蝶形阀的密封采用高强度的金属密封圈，常用金属/金属的弹性或刚性密封。RTO中最常用的是单板蝶形阀；双板蝶形阀常用于要求很高的场合，可达到零泄漏。蝶形阀在RTO中提供了控制气流开、关的简单和可靠的手段。提升阀只用于开、关的控制，不适用于气体流量的调节，而且安装在垂直方向。备注：
1、目前市场上已能提供用于RTO装置中各种类型、经久耐用的切换阀。

2、采用规整陶瓷填料也可比用散堆填料时的阀门泄漏少，这是因为采用规整陶瓷填料时系统压降较低。
